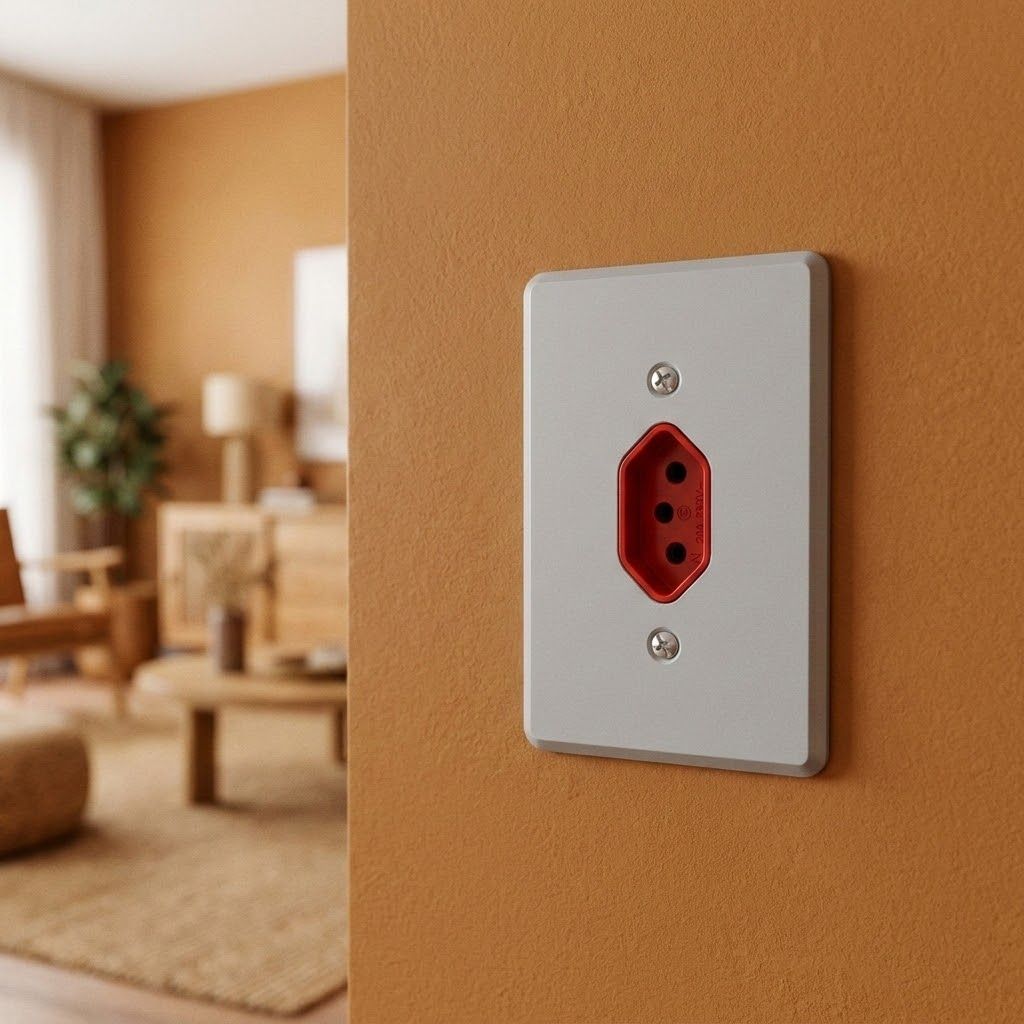

Tomada 2P+T Vermelha 20A, 250Vca Engate Convencional com placa Vertical Clássica (39262)

Por que a tomada é vermelha? Tem alguma função especial?
A tomada 20A vermelha tem duas funções:

☑️ Estética: o vermelho cria um contraste visual marcante, muito usado em projetos que buscam personalidade.

☑️ Padronização visual: a cor vermelha é utilizada como identificação de circuitos dedicados de 20A (para equipamentos de alto consumo), diferenciando-os das tomadas de 10A. Essa prática facilita a manutenção e evita que equipamentos de baixo consumo sejam ligados em circuitos de alta capacidade (e vice-versa). Não há função elétrica específica na cor — a cor é uma convenção de organização.

Qual a diferença entre tomada simples 20A e tomada conjugada 20A?
A tomada simples 20A (como este modelo) possui apenas uma saída — um único ponto de conexão. A tomada conjugada 20A possui duas ou mais saídas em um único conjunto (dupla ou tripla). A simples é ideal para circuitos dedicados (ar-condicionado, chuveiro, forno), onde um único equipamento será conectado. A conjugada é ideal para locais que precisam de múltiplas conexões no mesmo ponto. Este modelo é de 1 saída (simples).

Qual a diferença entre a linha Clássica e as linhas Petra Black e Prisma?
A linha Clássica mantém o estilo tradicional, com placa branca e design reconhecido pela resistência e praticidade — é a escolha para quem busca um produto confiável e atemporal. As linhas Petra Black e Prisma são voltadas ao design contemporâneo (placa preta, pintura automotiva, engate rápido). A escolha depende do estilo do projeto e das preferências estéticas do cliente.

Qual a potência máxima que posso ligar nesta tomada 20A?
A potência máxima teórica é 5.000W (20A × 250V). Para uso contínuo (acima de 3 horas), recomenda-se operar com 80% da corrente nominal (16A) , resultando em 4.000W contínuos. A tomada 20A é ideal para ar-condicionado (até 24.000 BTUs), chuveiros de alta potência, fornos elétricos, ferramentas industriais e carregadores de veículos elétricos (nível 1) .

Qual a diferença entre tomada de 10A e tomada de 20A?
A tomada de 10A suporta até 2.500W e é indicada para equipamentos de baixo e médio consumo. A tomada de 20A (como esta) suporta até 5.000W e é indicada para equipamentos de alto consumo (ar-condicionado, aquecedores, fornos). Além disso, os pinos da tomada de 20A são mais grossos, impedindo a conexão de plugs de 10A (medida de segurança). Este conjunto possui tomada de 20A.

Esta tomada 20A é compatível com plugues de 10A?
Não. Os pinos da tomada de 20A são mais grossos que os de 10A, e o espaçamento é diferente. Um plugue de 10A não encaixa em uma tomada de 20A (e vice-versa). Isso é uma medida de segurança para evitar que equipamentos de baixo consumo sejam ligados em circuitos de alta capacidade (e vice-versa). Para plugues de 10A, utilize tomadas de 10A.

Qual a diferença entre placa vertical e placa horizontal?
A placa vertical é mais alta do que larga (aprox. 80 × 120 mm), enquanto a placa horizontal é mais larga do que alta (aprox. 120 × 80 mm). A escolha depende do projeto e do espaço disponível: a vertical é ideal para paredes estreitas, laterais de portas, bancadas e composições verticais; a horizontal, para paredes amplas e composições na horizontal. Este conjunto é vertical.

Qual a bitola do fio ideal para instalar esta tomada de 20A?
Para circuitos de 20A, a NBR 5410 recomenda cabo de cobre de 2,5 mm² (distâncias de até 20 metros) ou 4,0 mm² (distâncias maiores). Sempre utilize fios com isolamento para 750V e siga o dimensionamento do projeto elétrico. Consulte um eletricista para o cálculo correto.

Qual o disjuntor recomendado para esta tomada de 20A?
O disjuntor deve ser dimensionado para a corrente do circuito que alimenta a tomada. Para uma tomada de 20A, recomenda-se disjuntor de 20A, com fiação compatível (2,5 mm² ou 4,0 mm²). Consulte um eletricista para o dimensionamento correto e seguro.

Posso instalar esta tomada vertical em áreas externas ou úmidas?
Este conjunto é indicado para ambientes internos secos (cozinhas, áreas de serviço, oficinas, escritórios). Para áreas externas, varandas abertas ou banheiros, utilize tomadas com grau de proteção IP44 ou superior.

Qual a profundidade da caixa de embutir necessária para esta tomada?
Recomenda-se uma caixa 4x2 padrão com profundidade mínima de 45 mm (caixa funda) para acomodar o mecanismo e os fios de 20A (que são mais grossos) sem esforço. Caixas muito rasas podem dificultar a instalação.

A linha Clássica é resistente a riscos e impactos?
Sim. A linha Clássica é reconhecida pela resistência e praticidade, com placa em termoplástico resistente a impactos e tomada em plástico de engenharia de alta resistência. O acabamento mantém a integridade por muitos anos. Evite produtos abrasivos na limpeza — use pano macio e úmido com solução neutra.

Quando escolher a tomada vertical em vez da horizontal?
Escolha a vertical quando:

☑️ A parede for estreita (pouco espaço horizontal)

☑️ A instalação for ao lado de portas (evitando conflito com o batente)

☑️ O projeto previr composição vertical de módulos (tomada acima de interruptor, por exemplo)

☑️ A estética do ambiente pedir alinhamento vertical
Caso contrário, a horizontal é a opção mais comum.

Como instalar a tomada 20A vertical passo a passo?
1) Desligue a energia do circuito. 2) Fixe a base na caixa de embutir com os parafusos fornecidos. 3) Conecte os fios: Fase (vermelho/marrom) no borne "L", Neutro (azul) no borne "N" e Terra (verde/amarelo) no borne "⏚". 4) Encaixe o módulo da tomada na base. 5) Encaixe a placa de acabamento (na orientação vertical). 6) Religue a energia e teste com um equipamento. Recomenda-se que a instalação seja feita por um eletricista qualificado, especialmente por se tratar de circuito de 20A.

Esta tomada é indicada para ar-condicionado?
Sim. A tomada 20A é a mais indicada para ar-condicionado de até 24.000 BTUs (consumo médio de 9A a 11A em 220V). Por ser uma tomada simples, ela é ideal para circuitos dedicados — um único equipamento conectado diretamente à tomada, sem compartilhamento com outros aparelhos.

Posso usar esta tomada 20A para carregar veículo elétrico (EV)?
Sim, desde que o carregador seja nível 1 (conexão a tomada comum) e a corrente não ultrapasse 20A. Carregadores nível 1 geralmente consomem entre 8A e 12A, dentro da capacidade desta tomada. No entanto, o circuito deve ser dedicado e dimensionado para a carga do carregador — consulte um eletricista.

Produto: Tomada 2P+T 20A/250Vca com Placa Vertical Clássica
Linha: Clássica
Marca: Mec-Tronic®
Configuração: 2P+T (Dois Polos + Terra) - NBR 14136
Quantidade de tomadas: 1 (simples)
Cor da tomada: Vermelha
Cor da placa: cinza (linha Clássica)
Corrente nominal: 20A
Tensão nominal: 250Vca
Frequência: 50/60 Hz
Potência máxima: 5.000W (4.000W contínuos)
Tipo de conexão: Engate convencional (parafusos)
Placa: Vertical - padrão 4x2
Orientação: Vertical
Material da tomada: Plástico de engenharia de alta resistência
Material da placa: Termoplástico resistente a impactos
Dimensões da placa: Padrão 4x2 vertical
Fixação: Parafusos incluídos - caixas de embutir padrão nacional
Certificação: NBR 14136 / INMETRO
Aplicação: Residencial, comercial e industrial
